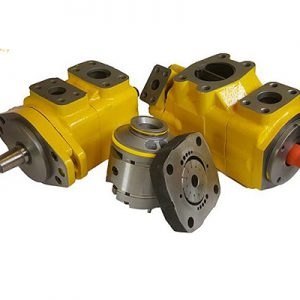

پمپ کارتریج دنیسون
پمپ پره ای دنیسون یا پمپ هیدرولیک دنیسون ، در سیستم های هیدرولیک پر فشار در ایران بسیار کاربردی است. دستگاه های متعدد مختلف مانند دستگاه تزریق پلاستیک و نورد و پرس ها که وارد ایران شده اند همراه پمپ دنیسون پاکر فرانسه امده اند.
پمپ هیدرولیک، به عنوان تامین کننده انرژی هیدرولیکی محسوب میشودکه با موتور های الکتریکی و گازوییلی و .. کوبل شده و کار میکنند. پمپ های هیدرولیک پاکر، برای سیستم فشار بالا طراحی شده و معروف به پمپ های با راندمان و دوام بالا هستند.دارای سرعت ماکزیمم ۳۰۰۰ دور از وجه تمایز بی نظیر این سری پمپ ها است.
کاربرد پمپ کارتریج دنیسون (denison )

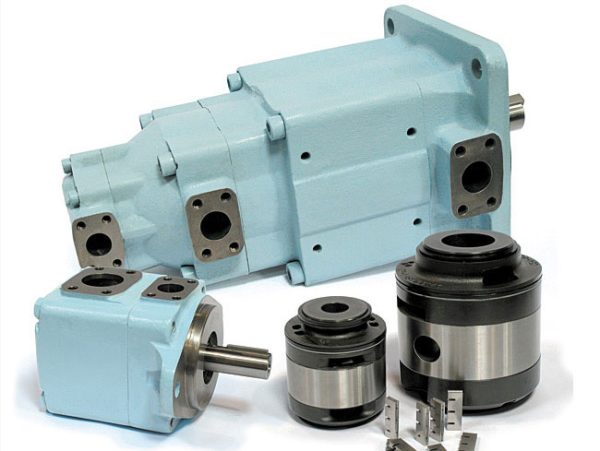

پمپ های کارتریج دنیسون یکی از انواع پمپ های کارتریجی می باشند که استفاده صنعتی و راهسازی (موبایل هیدرولیک) دارد که در دستگاه های مختلفی مانند تزریق پلاستیک؛پت وغیره در صنعتی و ماشین هایی مانند لودر، اسکرپر، بلدوزر، بکهو، زباله کش و غیره کاربرد دارد.
کارتریج های دنیسون تحمل فشار بالاتری دارند که اکثرا در راهسازی استفاده میشود.
مزیت پمپ های پره ای دنیسون :
پمپ کارتریجی فشار بالا دنیسون علاوه بر کم صدا بودن فشار بالایی را تحمل میکنند به همین دلیل استفاده بسیاری در صنعت دارند.
- قابلیت کارکردن در دور های پایین موتور مناسب برای سیستم های سروو
- بسیار راندمان بالایی دارتد چون نشتی داخلی بسیار کمی دارند
- مقاوم در برابر ذرات کثیف داخل روغن و روغن ناویسکوز
- خدمات پس از فروش پمپ های کارتریجی دنیسون پارکر سبب مصرف بسیار زیاد آن ها در صت شده است.
مشخصات فنی پمپ کارتریجی دنیسون
پمپ کارتریجی (پره ای) دنیسون سری T6C دارای قابلیت تحمل فشار 210 بار (دائم کار) و فشار ماکزیمم 240 بار در بازه لیتراژ 16 الی 150 لیتر بر دقیقه می باشد.
جدول مشخصات فنی پمپ پره ای هیدرولیک Denison سری T6C
| ویسکوزیته 24cSt |
سری | جابجایی حجمی (سی سی) | لیتراژ پمپ در دور 1500 rpm | ||
| P= 0 بار | P= 140 بار | P= 240 بار | |||
| T6C Series | 003 | 10.8 | 16.2 | 11.2 | 7.7 |
| 005 | 17.2 | 25.8 | 20.8 | 17.3 | |
| 006 | 21.3 | 31.9 | 26.9 | 23.4 | |
| 008 | 26.4 | 39.6 | 34.6 | 31.1 | |
| 010 | 34.1 | 51.1 | 46.1 | 42.6 | |
| 012 | 37.1 | 55.6 | 50.6 | 47.1 | |
| 014 | 46 | 69 | 64 | 60.5 | |
| 017 | 46 | 69 | 64 | 60.5 | |
| 020 | 63.8 | 95.7 | 90.7 | 87.2 | |
| 022 | 70.3 | 105.4 | 100.4 | 96.9 | |
| 025 | 79.3 | 118.9 | 113.9 | 110.4 | |
| 028 | 88.8 | 133.2 | 128.2 | 125.8 | |
| 031 | 100 | 150 | 145 | 142.6 | |
نحوه سفارش پمپ کارتریجی دنیسون سری T6C
| T6C | 022 | 1 | L یا R | 1 |
| سری پمپ با فلنج 2 پیچ | کد جابجایی | نوع شفت: (SAE) | جهت دوران محور پمپ | کلاس آب بندی |
| شفت تک خار با قطر 1: 22.2، شفت تک خار: 2، شفت 13 خار: 3، شفت 15 خار: 4 | راستگرد: R، چپگرد: L | آب بند Buna: 1، آب بند EPDM: 4، آب بند VITON: 5 |
ابعاد پمپ کارتریجی دنیسون T6C با کد شفت های مختلف
| سری | جابجایی (سی سی بر دور) |
| 014 | 47.6 |
| 017 | 58.2 |
| 020 | 66 |
| 024 | 79.5 |
| 028 | 79.5 |
| 031 | 98.3 |
| 035 | 111 |
| 038 | 120.3 |
| 042 | 136 |
| 045 | 145.7 |
| 050 | 158 |
توضیحات:
- فشار کاری پمپ های کارتریجی سری (T6D) 210 بار و فشار لحظه ای این نوع پمپ ها 240 بار می باشد.
- سری 042، 045، 050 = 2200 RPM max
- سری 050 = P max 210 بار
پمپ کارتریجی دنیسون سری T6D
نحوه سفارش پمپ کارتریجی دنیسون سری T6D
| T6D | 045 | 1 | R | 00 | ||
| سری پمپ | کد جابجایی | نوع شفت و فلنج | جهت دوران شفت | کد محل قرار گیری پورت فشار و مکش | ||
| تک خار (SAE C) | 1 | راست گرد | R | استاندارد | ||
| تک خار (no SAE) | 2 | |||||
| هزار خار (SAE C) | 3 | چپ گرد | L | |||
| هزار خار (no SAE) | 4 | |||||
انواع کد محل قرارگیری پورت فشار و مکش
- پورت فشار: P
- پورت مکش: S
- جهت دسترسی به ابعاد پمپ و سایر نمودار های مربوط به فشار، دبی و میزان صدای تولیدی پمپ در فشار های مختلف به کاتالوگ محصول مراجعه کنید.
کاربرد پمپ پره ای دنیسون
- یونیت های هیدرولیک صنعتی
- صنایع نفت و پتروشیمی
- صنایع نظامی
- صنایع کشتی سازی
- تمامی تجهیزاتی که نیاز به پمپ هیدرولیک و تأمین منبع توان از طریق سیستم های هیدرولیکی است.
مزایای پمپ پره ای دنیسون
- فشار بالا
- دائم کار
- قابلیت نصب فشار شکن در خط برگشت
- تولید محصول به صورت دوبل کارخانه ای
- کیفیت بالا
- کارتریج با کیفیت و دائم کار
- تیغه های کارتریج پمپ دنیسون بسیار مقاوم و عمر بالایی دارند.
